Generalità del Simulatore di Ambiente Stratosferico
Il simulatore di ambiente stratosferico consiste in una camera termica WEISS mod. WK1-1500/70 nella quale è inserito un contenitore a tenuta di vuoto in lega leggera. Tramite la camera termica si può ridurre la temperatura del contenitore fino a -60 C. Tramite un sistema di pompaggio esterno si può ridurre la pressione all’interno del contenitore fino a < 1 mbar. In questo modo all’interno del contenitore sotto vuoto è possibile il test di componenti elettrici e meccanici in condizioni rappresentative di quelle ottenibili con un volo di pallone stratosferico (tipicamente -40C , 3 mbar).
Il simulatore di ambiente spaziale di Sapienza è stato realizzato con i contributi della Regione Lazio (progetto FATA) e dell’Agenzia Spaziale Italiana. Al suo interno si possono ricreare le condizioni ambientali presenti in un volo di pallone, e quindi eseguire test affidabili della strumentazione.
Caratteristiche tecniche del Simulatore:

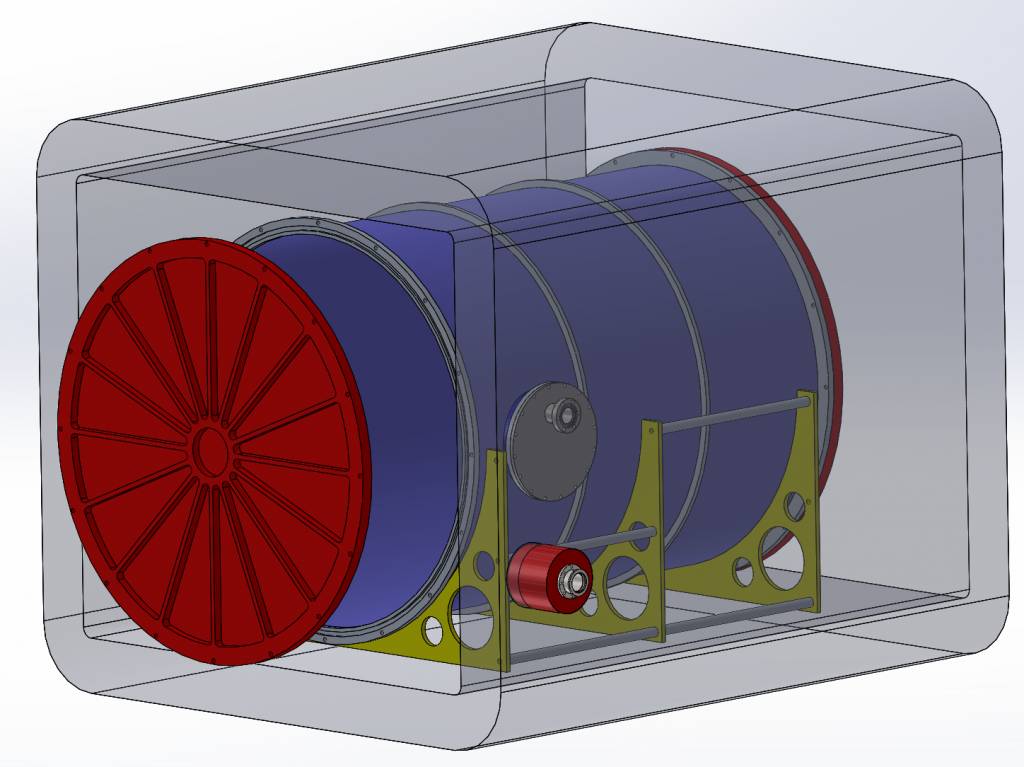

Volume utile per test termovuoto: cilindro orizzontale di 800 mm di diametro interno e 800 millimetri di lunghezza interna. Notare che sono presenti due appoggi in piano che riducono localmente il diametro utile (vedi foto e disegno)
Massa massima della strumentazione sotto test: 30 kg
Temperatura minima raggiungibile: -50C
Pressione minima raggiungibile: 0.1 mbar
Connessioni elettriche disponibili per la strumentazione sotto test: connettore Cannon DB25 passante: 4 cavi schermati (conduttore centrale e calza RG175), e 17 cavi non schermati. Sull’esterno della camera è disponibile un connettore da pannello DB25P, collegato con un connettore da pannello DB25S all’interno della camera. Le connessioni sono specificate in tabella:
| Pin DB25S e DB25P (connessioni pin to pin) | Funzione |
| 1 | Centrale RG178 #1 |
| 14 | Calza RG178 #1 |
| 2 | Centrale RG178 #2 |
| 15 | Calza RG178 #2 |
| 3 | Centrale RG178 #3 |
| 16 | Calza RG178 #3 |
| 4 | Centrale RG178 #4 |
| 17 | Calza RG178 #4 |
| 5..13 e 18..25 | Cavi unipolari non schermati |
